Призначення
Пускозарядний пристрій АТ-3016 призначений для заряджання акумуляторних батарей із напругою 12 В або 24 В і ємністю до 600 А·год, а також для пуску двигуна транспортного засобу спільно з акумуляторною батареєю.
Підходить для заряджання акумуляторів легкових автомобілів, вантажівок, катерів, гідроциклів, сільськогосподарської техніки, промислового та побутового обладнання. Може використовуватися на СТО й автомайстернях, а також для домашнього застосування.
| Керування Пускозарядний пристрій досить простий у керуванні. Три тумблери-перемикачі на лицьовій панелі пристрою відповідають за режим роботи пускозарядного пристрою, четвертий перемикач (найбільший) відповідає за живлення пристрою ("Вмик./Вимк."). Нижня частина передньої панелі має дві вхідні клеми 12 В і 24 В для вибору режиму заряду акумуляторної батареї й один центральний вихідний кабель із контактним затискачем "-". Пускозарядний пристрій AT-0316 має зрозумілий і зручний інтерфейс із цифровим індикатором струму заряджання. |


Заряджання
Кабель з'єднайте з клемою "+12 В" або "+24 В" залежно від напруги акумуляторної батареї, що заряджається. Щоб зарядити акумулятор, встановіть клавішу вибору режиму «Заряджання — Пуск» (4) у положення «Заряджання».
Виберіть необхідний струм заряджання від меншого значення до більшого:
Далі під'єднайте кабель живлення до мережі 220 В і пускозарядний пристрій готовий до роботи.

Запуск двигуна (не рекомендується запуск двигуна автомобіля з вбудованим бортовим комп'ютером)
Для початку необхідно зробити звичайне заряджання акумулятора впродовж 20-40 хв. Перемикач "Заряджання — Пуск" встановити в положення "Пуск". Перемикач "Пуск — Стоп" встановити в положення "Пуск" і одночасно запустити двигуна. Цифровий індикатор під час запуску двигуна показує максимальний пусковий струм. Якщо впродовж 10-15 сек. двигун не завівся, то повторний запуск здійснювати через 5-10 хв.
Після закінчення запуску двигуна перемикач "Пуск — Стоп" встановити в положення "Стоп". Від'єднати мережевий кабель пристрою від мережі, тримаючи за виделку. Від'єднати контактні затискачі від контактів батареї. Зберігати зарядний пристрій необхідно в закритих приміщеннях за мінімальної вологості повітря й за температури повітря від -10 °C до +30 °C.
У разі тривалого зберігання зарядного пристрою з температурою навколишнього повітря менш ніж -10 °C перед увімкненням пристрою дайте йому прогрітися в теплому приміщенні, як мінімум 1 година.

Конструкція

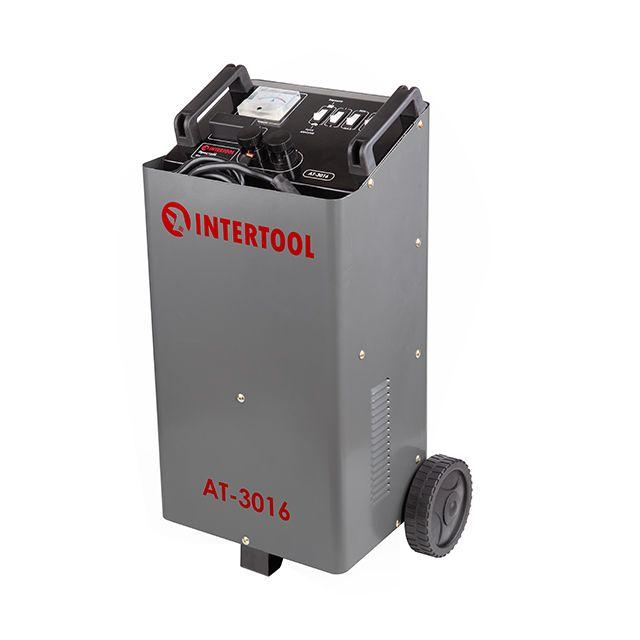

Зарядний пристрій має габарити: 480х280х230 мм, має ізольовані клеми та зручні широкі колеса для транспортування. ПЗП просте у використанні, проте рекомендуємо доглядати за процесом заряджання.
| Основні | |
|---|---|
| Виробник | Intertool |
| Габаритні розміри | |
| Вага | 16.25 кг |
| Користувальницькі характеристики | |
| Гарантія | 12 міс. |
| Ємність акумулятору | 600 |
| Напруга живлення | 230 |
| Об`єм | 0.073365 куб.м |
| Споживана потужність | 1200 |
| Пусковий струм | 300 |
